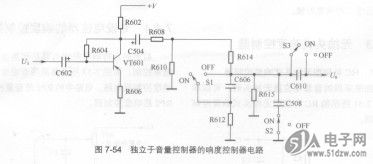

在一些采用音量遥控M29W800DT-70N6的组合音响中，采用独立于音量控制器的响度控制器电路，图7-54所示电路就是独立的响度控制器电路，图中只画了一个声道电路，另一声道电路与此对称。
    电路中的VT601是音频信号放大管。Sl是响度开关，图示在ON位置上。S2是高频切除开关，图示在ON位置。S3是低频切除开关，图示在ON位置。
    这一电路的工作原理是：音频信号U经C602加到VT601基极，放大后从其集电极输出，经C504、R608耦合到后级电路中。
    R614、R615、R612、C606和Sl构成晌度控制器电路。当S1在图示ON位置时，这一电路具有响度补偿作用，但只是补偿低音信号，其补偿原理同前面介绍的一样，在此省略。当Sl在OFF位置时，Sl将C606短接，此时电路无响度补偿作用。这一电路在不同音量大小下具有相同的低音提升量。


    当S2在图示ON位置时，将C508接地短路，由于C508容量不是很小，对高频信号容抗较小，这样高频段信号（噪声）被C508分流到地，起高频切除作用。S2开关主要用来切除高频噪声。
    当S3在图示ON位置时，C610串在信号传输回路中，由于C610容量不是很大（0.068yF），对低频段信号（噪声）的容抗较大，可以抑制U．(R)低频段信号（噪声）。
