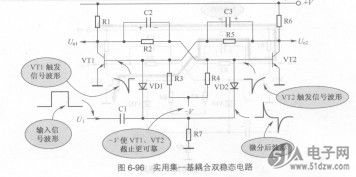

图6-96所示是实用集，基耦W25X80合双稳态电路。电路中，“为输入触发信号，这是一个矩形脉；中信号，信号波形如图中所示。这一输入信号加到Cl和R7构成的微分电路中，得到尖顶脉冲，再通过二极管VD1和VD2分别加到VT1和VT2基极上，加到VT1和\r2基极的尖顶脉；中是负脉冲，如图中所示。


     关于这一电路工作原理基本上同前面的电路相同，这里主要介绍这一电路中输入触发电路和电容C2和C3的作用。
    (1)负电压作用。负极性直流电压-V通过电阻R3和R4加到VT1和VT2基极上，使两管能够可靠截止。

    (2) C2和C3能够在触发电压出现时使电路可靠翻转原理。设电路处于VT1饱和、VT2截止状态，此时VT1集电极电压低于VT2集电极电压，使C3上的充电电压大于C2上的充电电压，C2上的电压为左正右负、C3上的电压为右正左负，如图中所示。
    当输入触发信号出现时，两管基极上均有负尖顶脉冲，两管均处于截止状态，两管的集电极电压均变为+V。在负尖顶脉冲过去之后，由于C2和C3上的充电电压大小不同（电容两端的电压又不能突变），因C3上的充电电压大，所以VT1基极电压低、VT2基极电压高，这样电路能够可靠地向VT1进入截止、VT2进入饱和状态变化，电路实现可靠的翻转。
