电路分析
发布时间:2012/11/22 19:10:49 访问次数:2079

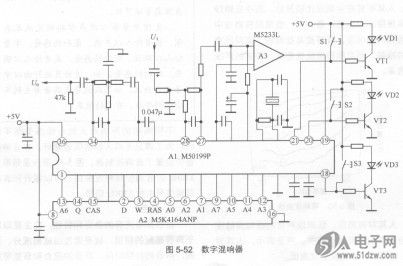

图5-52所示是由ECJ1VC1H3R9D集成电路M50199P和M5K4164ANP构成的数字混响器。电路中,输入音频信号M送入集成电路A1的◎脚,经低通滤波器滤波后从⑤脚输出,加到集成电路A3中。A3输出的信号加到Al的⑩脚,经内电路处理后得到延迟信号,从Al的⑨脚低通滤波器输出端输出。
电路中,Sl、S2和S3分别是长、中、短3种延迟时间控制开关。
(1)开关Sl。接通Sl时,Al的⑨脚为高电位,此时延迟电路采样频率为250kHz。
Sl接通后,VT1导通,此时VD1发光指示,表示电路工作在长延迟状态,延迟时间为196.5mso
(2)开关S2。开关S2接通时,Al的⑩脚为高电位,此时的采样频率为250kHz。
Sl接通,VT2导通,VD2发光指示,表示电路工作在中等延迟状态,延迟时间为147.5mso
(3)开关S3。接通开关S3时,Al的⑩脚为高电位,此时采样频率为500kHz。
S3接通,VT3导通,使VD3发光指示,表示延迟为短时间状态,延迟时间为98.3mso
