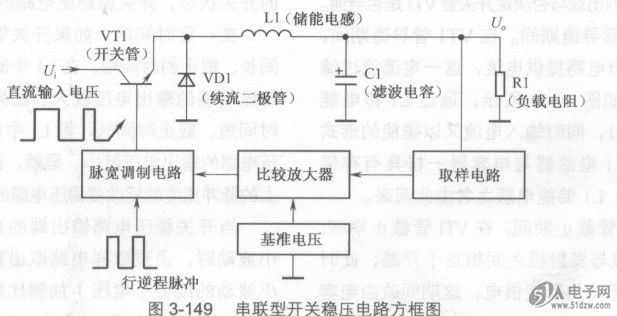

串联型开关稳压电路。图3-149所示是串联型开HT7130-1关稳压电路方框图。通过这一方框图可以掌握串联型开关稳压电路的基本工作原理。电路中，VT1是开关三极管；Ll是储能电感；VD1是续流二极管；Cl是滤波电容；Rl是稳压电源的负载电阻：“是未经稳压的直流输入电压，它来自于整流电路的输出端；Uo是经过稳压电路稳压后的直流输出电压。
    电路组成。从电路中可以看出，开关管VT1和储能电感Ll串联在输入电压和负载之间，所以这是串联型开关稳压电路。

    电路中还设有取样电路、基准电压电路、比较放大器电路和脉宽调制电路，前面3种电路与串联调整型稳压电路中的取样电路、基准电压电路、比较放大器电路作用一样。
    脉宽调制电路用来控制开关的导通与截止，通过开关管VT1控制开关稳压电路的直流输出电压大小，稳定直流输出电压。
