再生环场振荡器

发布时间:2012/11/20 12:56:54 访问次数:831

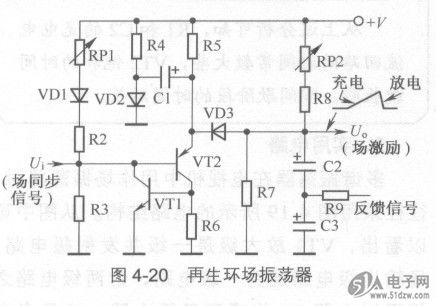

    再生环场振荡器。电路中VT1和VT2构成正反馈开关电路,当这一电子IRF530NPBF开关处于断开状态时+V通过RP2和R8对电容C2和C3充电,当这一电子开关处于导通状态时电容C2和C3通过这一电子开关放电,在C2上形成锯齿波,如图中所示。充电时是场扫描的正程,放电时是场扫描的逆程。



    振荡过程分析。直流电压+V通过R5对Cl充电。接通电源后,直流电压+V经RP1、VD1、R2和R3的分压,给VT2基极提供一个电压。同时,+V通过R5对Cl充电,其充电电流回路是+V—R5一Cl一VD2正极一VD2负极一地。

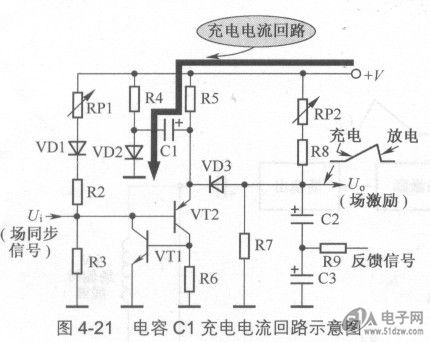

图4-21所示是电容Cl充电电流回路示意图。



    由于电容C1中原来无电荷,所以开始充电时电容两端的电压为0,VT2发射极电压低于基极电压,这样VT2处于截止状态,其集电极电压约为0,使VT1处于截止状态。

    再生环场振荡器。电路中VT1和VT2构成正反馈开关电路,当这一电子IRF530NPBF开关处于断开状态时+V通过RP2和R8对电容C2和C3充电,当这一电子开关处于导通状态时电容C2和C3通过这一电子开关放电,在C2上形成锯齿波,如图中所示。充电时是场扫描的正程,放电时是场扫描的逆程。



    振荡过程分析。直流电压+V通过R5对Cl充电。接通电源后,直流电压+V经RP1、VD1、R2和R3的分压,给VT2基极提供一个电压。同时,+V通过R5对Cl充电,其充电电流回路是+V—R5一Cl一VD2正极一VD2负极一地。
图4-21所示是电容Cl充电电流回路示意图。



    由于电容C1中原来无电荷,所以开始充电时电容两端的电压为0,VT2发射极电压低于基极电压,这样VT2处于截止状态,其集电极电压约为0,使VT1处于截止状态。
