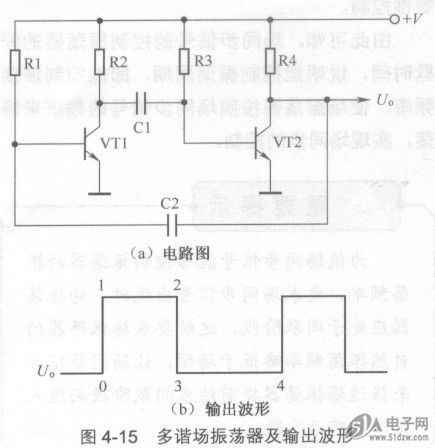

图4-15所示是多谐场BTA41-600BRG振荡器及输出波形。电路中的VT1和VT2都是振荡管，两管均接成共发射极电路，每级电路对信号反相，而VT2集电极输出信号又通过电容C2加到VT1基极，这样VT1和VT2构成了环路正反馈电路。
Cl和C2是耦合电容。(a)电路图(b)输出波形

    电路中的Rl和R3分别是VT1和VT2基极偏置电阻，R2和R4分别是VT1和VT2集电极负载电阻。两管具备处于放大、振荡状态
的直流条件。
    振荡过程分析。对这一电路的振荡过程分析可以分成以下4个阶段进行。

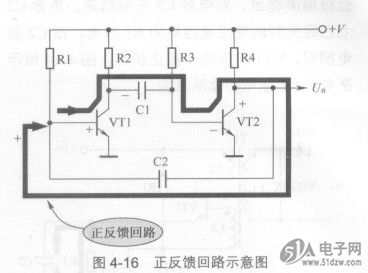

    脉冲前沿阶段。接通电源时为0时刻，直流电压+V经Rl给VT1基极提供直流电流，VT1有基极电流，导致其集电极电压下降，即振荡信号的极性为负。这一负电压经Cl加到了VT2基极，使VT2基极电压下降，其集电极电压上升，为振荡信号的正电压。这一正电压经C2加到了VT1基极，使VT1基极电流更大。图4-16所示是这一正反馈回路示意图。
    由此可见，这是正反馈过程，经正反馈电路很快使VT1进入饱和导通、VT2进入截止状态，即在1时刻VT1饱和、VT2截止。
    由于VT2是截止的，所以其集电极电压为高电位，见输出信号阢波形中的1点。0～1段为脉冲前沿阶段。
