图4-10所示是间歇场振荡器。电路中的Tl是场DS2502S+振荡变压器，它共有3个线圈，茌线圈上有同名端的黑点标记，3个线圈黑点这一端的振荡信号电压相位是相同的。VT1是振荡管，R3和C2构成锯齿波形成电路。


    下面将间歇场振荡器的工作过程分成下列4个阶段来分析。

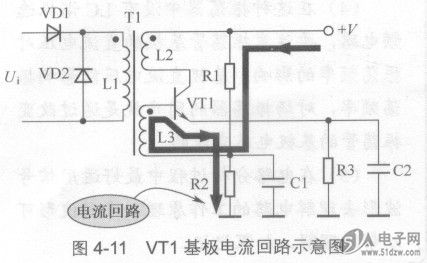

    脉冲前沿阶段。刚接通电源瞬间，直流电压+V经L2加到VT1集电极，同时+V经Rl和R2分压后通过L3加到了VT1基极，使VT1基极电流从0开始增大，集电极电流，c也增大。
    由于VT1集电极电流增大，所以VT1的集电极电压减小，即为负，也就是L2的下端为负，则L2的上端为正，根据同名端标记和变压器耦合特性可知，L3的上端（VT1基极）电压为正。这样使VT1基极电流更大，显然这是正反馈过程。

    由于正反馈的作用，VT1很快从刚开机时的截止状态转为饱和状态。VT1在饱和状态时集电极电流很大，如图4-12所示厶波形中的0～1段，矗从0迅速增大到很大值。

      见图4-12中的VT1集电极电压Uc波形，刚开机时集电极电压大，很快在1时刻降到很低状态。见图4-12中的VT1发射极电压波形，VT1发射极上接有电容C2，由于电容两端电压不能突变，所以在0～1这一很短的时间内VT1发射极电压不变，仍然为低电平状态，见波形所示。
