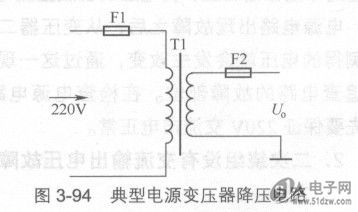

典型的电源变压器降压电路为例，介绍电源PCF8533U/2/F2变压器降压电路各种常见故障的处理方法。电路中，Tl是电源变压器，Fl是一次绕组回路中的保险丝，F2是二次绕组回路中的保险丝，这一电路中的Tl只有一组二次绕组，二次绕组的一端接地。


    正常情况下，给电源变压器通电后，在Tl的二次绕组上能够测量到交流电压，因为电源变压器一般都是降压变压器，所以二次绕组的交流电压低于220V，但具体多大在各种情况下是不同的，许多情况下可以通过电路图等有关资料算出二次绕组交流输出电压的大小。

    了解直流工作电压大小和整流电路类型方法
    (1)当机器采用电池供电时，电池电压一般等于电源电路的直流输出电压，知道使用了
几节电池，便可知道直流工作电压大小。
    (2)有些电源电路图中标出了直流电压的大小。当机器不采用电池供电和电路图中没有标出直流电压数据时，便不能准确知道电源电路直流输出电压大小。
    (3)电源电路采用什么整流电路可以通过查看电源电路图知道，或直接查看电源电路线路板。一般情况下，整流电路中只用一只整流二极管的是半波整流电路，用两只的是全波整流电路，用4只的是桥式整流电路，当用4只整流二极管而变压器二次绕组有抽头时仍然为全波整流电路（能够输出正、负电压的全波整流电路）。
    电源电路出现故障之后，从变压器二次绕组测得的电压就会发生改变，通过这一现象可以追查电路的故障部位。在检查电源电路时，首先要保证220V交流市电正常。
    二次绕组没有交流输出电压故障检修方法。这一故障的检修步骤和具体方法如下。
    (1)直观检查保险丝Fl和F2是否熔断。如果有熔断的，则更换一只试试，更换后又熔
断的为总烧保险丝故障，这一故障的检修方法见下面的总烧保险丝故障所述。
    (2)用屯阻检查法测量Tl -次绕组是否开路，检查一次绕组回路是否开路。
    (3)直观检查二次绕组的接地是否正常，用电阻检查法测量Tl的二次绕组是否开路（二次绕组的线径较粗而一般不会出现断线故障，主要查引线焊点处）。
    总烧保险丝故障检修方法
    (1)总烧保险丝F1(不烧F2)。对于这一故障，如果将保险丝F2断开后不烧Fl的话，说明变压器电路没有问题，问题出在二次绕组的负载电路中，即整流电路及之后的电路中。如若仍然烧Fl，再将二次绕组的地端断开，不烧Fl的话是二次绕组上端引线碰变压器铁芯、金属外壳或碰地端。若仍然烧Fl，用电阻检查法测量Tl的一次绕组是否存在匝间短路、一次绕组是否与变压器外壳相碰。
    (2)总烧保险丝F2（不烧Fl）。对于这种故障，可将F2右端的电路断开，此时不再烧F2，说明二次绕组负载回路过电流，存在短路故障。另外，检查一下Fl、F2保险丝的熔断电流大小，若Fl太大，在二次绕组回路出现过电流故障时总烧F2，Fl不能起到过电流保险作用。
    二次绕组交流输出电压低故障检修方法
    (1)将二次绕组的负载回路断开（可将F2取下），再测量二次绕组输出电压，仍然低时测量Tl -次绕组两端的交流电压是否低，如呆低，则用电阻法测量Fl与保险丝座的接触是否良好，检查电源变压器二次绕组是否存在匝间短路故障（可进行变压器的代替检查）。
    (2)将二次绕组的负载回路断开，二次绕组输出电压恢复正常，这说明二次绕组负载回路存在过电流故障，或者是二次绕组的焊点接触不好、电源变压器质量不好（代替检查）。
    5．二次绕组交流输出电压升高故障检修方法
    有些质量较差的电源变压器在空载时的交流输出电压比负载状态下高出许多，这是正常现象，当加上负载之后电源变压器的二次绕组交流输出电压会下降。
