电烙铁性能的优劣，可由以BK1608LL511-T下参数做出评价，这些参数也是人们选择电烙铁时的主要依据。电烙铁的特性与参数包括输入电功率（耗电量）、电热转换率、热容量、最高焊接温度、回温／复热速率、烙铁头漏电电压、电绝缘阻抗、使用寿命、操作与维修性、价格。

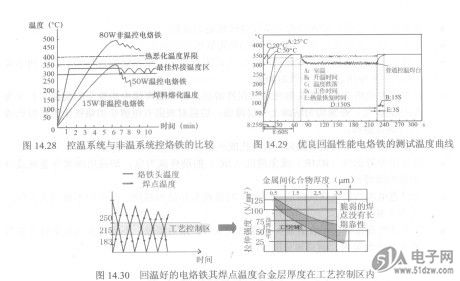

    在上述的参数中，回湿性能是非常重要的参数，不同烙铁之间的差异主要取决于回温性能，回温性能是反映电烙铁的控温精度和供热能力，电烙铁在工作时当它接触到焊盘时烙铁头的温度会有所下降，控温精度高的电铬铁会及时补充热量使烙铁头的温度迅速恢复到设定值。我们都知道，要想得到良好的焊点，电烙铁温度必须稳定，早期的电烙铁控温精度差或者没有控温系统，电烙铁工作时热性能不稳定，当用仪表记录焊接温度变化时，就会发现非控温系统的电烙铁在使用中，温度跌落很大，图14.28是控温系统与非温系统控电烙铁的比较。
    图14.28表明无论是功率为80W还是15W非控温电铬铁在工作时温度均不稳定，其中功率为80W的电烙铁提供了过高的温度，已超过热恶化温度界限，它会对元器件、PCB焊盘造成伤害；而功率为15W的电烙铁，焊接时，温度出现大的跌落，会因热量不足，对于IC元器件引脚的拖焊带来影响，因为如果回温性能不好，拖焊后面的焊点时，烙铁头温度下降易产生拉尖现象，甚至使焊点不能成为有效的合金焊点而出现虚焊；而50W控温电铬铁温度控制良好，焊接温度始终处于最佳焊接区。随着无铅工艺的出现，好的电烙铁具有优良的回温性能，工作时能有效防止拉尖现象，图14.29申的灰线是具有良好回温性能电烙铁的测试温度曲线。


    从图14.29中看出回温性能的电烙铁具有升温速率快的优点，从室温上升到350℃仅需25s，而普通控温电烙铁则需60s;回温性能好的电烙铁工作时温度下跌仅为200C，而普通控温烙铁跌落要达50 0C；焊点完成后，回温性能好的电烙铁仅需3s，温度就可以恢复到设定值，而普通控温电烙铁则需15s。回温性能好的烙铁其焊点温度在工艺控制区内，并且焊点合金层厚度也在工艺控制区内，即所形成的焊点是合格的合金焊点，如图14.30所示。
    Smart Heat功率控制技术可得到回温性能更好的电烙铁，当烙铁头接触被焊物体的瞬间，热量迅速地补充到焊点上，焊盘温度快速地上升到加热体的温度，烙铁头的温度误差能控制在±1.1℃范围内，烙铁头的温度几乎很少跌落。
