LC正弦波振荡器CE156F18-4-D的设计与调试（设计性实验）
    1．实验目的
    (1)掌握LC正弦波振荡器的设计和测试方法。
    (2)研究电路参数对LC振荡器起振条件及输出波形的影响。
    2．实验器材

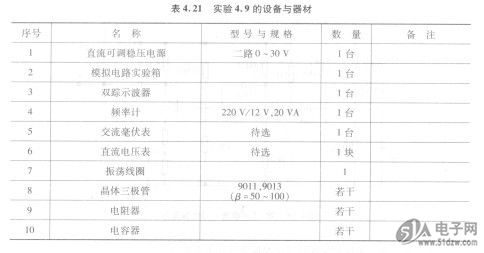

    实验所用设备与器材见表4.21。


    3．设计要求与提示
    (1)设计要求
    ①本振荡器要求振荡频率为fo=32kHz（误差在1%），放大环节用分立元件，输出无明显失真，取Ucc=+12V。
    ②应设计正反馈网络的引入电路以及计算LC的参数，并考虑如何提高电路的带负载能力。
    ③计算选择元器件参数，进行元器件测试。
    ④在实验箱上连接实验电路。
    ⑤自选设备和调试测试方案，对电路进行调试和研究。
    (2)没计提示
    LC正弦波振荡器又可分为变压器反馈式（或称互感耦合式）、电感三点式和电容三点式三种，可供选择的参考电路如图4.19所示。该电路为变压器反馈式LC正弦波振荡器的实验电路，是靠变压器原、副绕组同名端的正确连接（如图中所示）来满足自激振荡的相位条件，即满足正反馈条件。而振幅条件的满足，一是靠合理选择电路参数，使放大器建立合适的箭态工作点，其次是改变线圈L：的匝数，或它与L，之间的耦合程度，以得到足够强的反馈量。稳幅作用是利用晶体管的非线性来实现的。由于LC并联谐振回路具有良好的选频作用，因此输出电压波形一般失真不大。
