实验内容与步骤

发布时间:2012/9/11 19:46:06 访问次数:740

     1)观察互感现象
    保持线圈1电流不变,改变JS28F256P30BFA两个线圈的相应位置(远近、垂直、平行等);在紧耦合时插入铁棒和木棒;在两线圈之间分别用铁板、铝板分隔。观察线圈2所接电压表的读数变化。
    2)测量同名端
    ①用万用表测量,判别出互感器同一绕组的两个端于,并做好记号。
    ②按照图2. 32所示电路接线。
    ③经检查无误,闭合开关S,同时观察电流表的指针偏转方向。
    ④根据电流表指针偏转的方向,判断出不同绕组之间的同名端,并做好记号。
    3)测量自感系数L

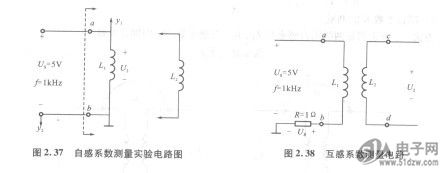

    ①实验线路如图2.37所示。
    ②将线圈1的两端接入口-6端口,测量表2.18中L1所对应的各值。
    ③将线圈2的两端接入口-6端口,测量表2.18中L2所对应的各值。
    ④根据前面所介绍的公式计算出L1、L2,得出两线圈的自感系数。
    4)互感系数M的测量
    ①按图2.38所示电路接好线路,调整Us使它的输出电压为SV,频率为1kH:。
    ②分别测量UR、U2的值。



     1)观察互感现象
    保持线圈1电流不变,改变JS28F256P30BFA两个线圈的相应位置(远近、垂直、平行等);在紧耦合时插入铁棒和木棒;在两线圈之间分别用铁板、铝板分隔。观察线圈2所接电压表的读数变化。
    2)测量同名端
    ①用万用表测量,判别出互感器同一绕组的两个端于,并做好记号。
    ②按照图2. 32所示电路接线。
    ③经检查无误,闭合开关S,同时观察电流表的指针偏转方向。
    ④根据电流表指针偏转的方向,判断出不同绕组之间的同名端,并做好记号。
    3)测量自感系数L
    ①实验线路如图2.37所示。
    ②将线圈1的两端接入口-6端口,测量表2.18中L1所对应的各值。
    ③将线圈2的两端接入口-6端口,测量表2.18中L2所对应的各值。
    ④根据前面所介绍的公式计算出L1、L2,得出两线圈的自感系数。
    4)互感系数M的测量
    ①按图2.38所示电路接好线路,调整Us使它的输出电压为SV,频率为1kH:。
    ②分别测量UR、U2的值。
