检测主板中的稳压二极管
发布时间:2012/8/31 21:23:54 访问次数:934
主板中的稳压二极管主JMK107BJ475MA-T要在内存供电电路等电路中。主板中的稳压二极管可以采用开路测量，也可以采用在路测量。为了测量准确，通常用指针式万用表进行开路测量。
开路测量主板中的稳压二极管的方法如下：
首先将主板的电源断开，接着对稳压二极管进行观察，看待测稳压二极管是否损坏，有无烧焦、虚焊等情况。如果有，则稳压二极管损坏，如图8-22所示。

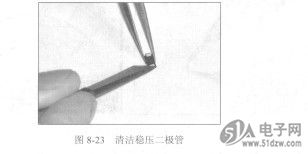

如果待测稳压二极管外观没有问题，接着将待测稳压二极管从电路板上焊下，并清洁稳压二极管的两端，去除两端引脚下的污物，确保测量时的准确性，如图8-23所示。
主板中的稳压二极管主JMK107BJ475MA-T要在内存供电电路等电路中。主板中的稳压二极管可以采用开路测量，也可以采用在路测量。为了测量准确，通常用指针式万用表进行开路测量。
开路测量主板中的稳压二极管的方法如下：
首先将主板的电源断开，接着对稳压二极管进行观察，看待测稳压二极管是否损坏，有无烧焦、虚焊等情况。如果有，则稳压二极管损坏，如图8-22所示。
如果待测稳压二极管外观没有问题，接着将待测稳压二极管从电路板上焊下，并清洁稳压二极管的两端，去除两端引脚下的污物，确保测量时的准确性，如图8-23所示。
