二极管是一种两端器件，为了CD4029BE使它接通／断开，必须从外部控制它的直流偏压，这就使电路变得比较复杂。但是在高频范围，断开开关时输入输出间的隔离性能（把截止的程度叫做隔离）很好，所以经常应用于高频电路。

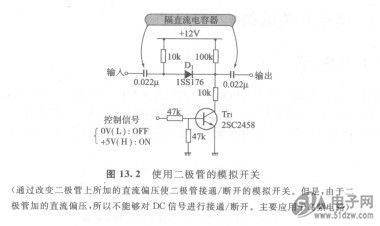

    图13.2是一例使用二极管的模拟开关。这个电路中，用控制信号控制Tri的接通／断开，使得二极管接通／断开。输入输出端各串联0. 022tjt,F的耦合电容，它的作用是隔断发生在二极管两端的直流成分。由于接入了耦合电容，所以不能进行直流信号的开关。
    图13.2使用二极管的模拟开关（通过改变二极管上所加的直流偏压使二极管接通／断开的模拟开关。但是，由于二极管加的直流偏压，所以不能够对DC信号进行接通／断开。主要应用于高频电路）。


    使用晶体管的开关
    晶体管是通过基极电流控制集电极电流的电流控制器件，所以如图13.3所示，当它作为开关器件使用时控制开关的电流（基极电流）会影响到信号电流（使得输入电流≠输出电流）。而且流过集电极一发射极间的电流的方向，财于PNP晶体
管来说是从发射极流向集电极，而对于NPN晶体管来说是从集电极流向发射极，都只沿一个方向流动。所以对于处理声音信号或传感器之类的输出这样的交流信号的模拟开关器件来说，不怎么使用双极晶体管。但是如图13.4所示，在接通／断开电源等直流信号的开关电路（不在意基极电流，而信号电流方向确定的电路）中经常使用廉价而且能够处理大电流的双极晶体管。
