电容器C，的作用是降93C66-10PI-2.7低输出端与VR，的滑片间的交流阻抗(R4、VR1是交流通路)，稳定地实施反馈。在该电路中，只要在开关频率下C，的阻抗比R。、VR．小得多就可以，所以取C7=0.1llF。当开关频率为'20kHz时C，的阻抗为80Q(≈1／(27c×20kHz×0.1l-cF)）。C3和C4是降低输入电源阻抗的去耦合电容。将大容量电容器与小容量电容器并联接续，可以在比较宽的频率范围内降低电源阻抗。这里的C。选用lOOtlF的电解电容器(耐压16V)，C4选用0.1弘F的叠层陶瓷电容器。装机的时候，要使C3和C4尽量靠近Tri的发射极。
    C2是IC1电源的去耦合电容器。C2选用0.1pF的叠层陶瓷电容器。
    电源的波形与特性
    下面观测所设计电源各部分的波形，并确认电路的工作。

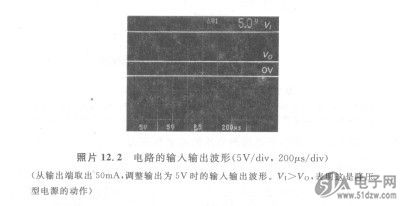

    照片12.2是用VR．把输出电压调整到5V，输出端接负载电阻RL=lOOfl时（输出电流ID-50mA=5V／lOOfl）的输入VI，输出VO的波形。V1=15V，Vo=5V，表明这是降压型电源的动作。
