图12.3是降压型开关电源8049AH的原理图。这个电路输入的直流电压E通过开关SW的接通／断开动作变换为方波，经过无损耗的LC型低通滤波器的平滑，得到直流输出。这个SW可以采用双极晶体管（发射极接地型开关电路）或者MOSFET（源极接地型开关电路）。（用sw将直流电压变换为方波，再用LC型低通滤波器还原为直流电压。过程稍微复杂些，但是电源的损耗非常小）

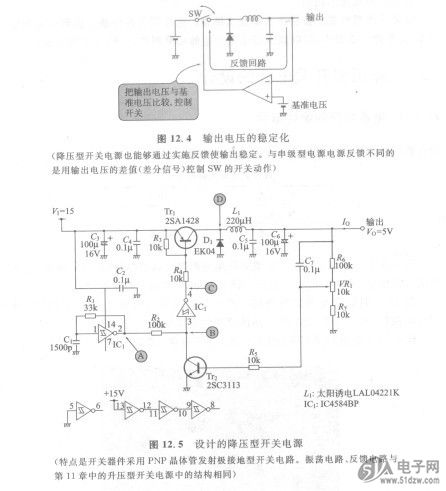

    但是图12.3的原理图仅仅使输出电压比输入电压低，在实际的电路中，如图12.4所示还需要实施反馈使输出电压稳定。实施反馈的方法与升压墅电源相同，把输出电压与基准电压进行比较，用差分信号控制开关。


    SW的控制方法如图12.5所示，有改变SW的接通／断开时间控制输出电压的方式（改变输入给低通滤波器的方波的占空比），以及接通／断开开关本身（占空比一定，停止或开始开关动作）等方式。
