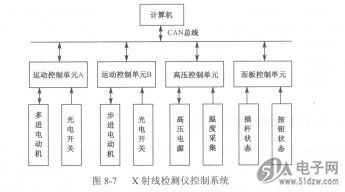

X射线检测仪控制系统由运12061A330JAT2A动控制单元A、运动控制单元B、高压控制单元和面板控制单元4个单元组成，如图8-7所示。

    其中，计算机搭载整个控制系统的操作界面，负责发送控制命令和接收各个控制单元的状态信息，以便监控整个系统的运行状态；运动控制单元A负责控制载物台X方向步进电动机与光管上下步进电动机的运行，以及光电开关信号采集；运动控制单元B负责控制载物台，方向步进电动机与图像增强器步进上下步进电动机的运行，以及光电开关信号采集；高压控制单元负责对X光管高压电源进行控制，以及X光管环境温度的采集；面板控制单元则负责采集运动摇杆、控制按钮的状态信息，以及控制载物台旋转。
    X射线检测仪控制系统各个单元在微控制器( MCU)的控制下完成各自功能。
    CAN总线是一种有效支持分布式控制或实时控制的串行通信网络。由于CAN总线具有通信速率高、开放性好、报文短、纠错能力强、控制简单、扩展能力强及系统成本低等特点，越来越受到人们的关注，应用的领域也越来越广，所以一般选用CAN总线作为整个控制系统的总线。
    采用隔离技术可进一步提高控制系统的稳定性和抗干扰能力。
    CAN节点一般由CAN控制器或CAN接口芯片和总线驱动器构成，具体有3种构成型式。
    (1)独立CAN通信控制器和驱动器构成。
    (2)带控制功能的I/O器件和CAN驱动器构成。
    (3) CAN微控制器和CAN驱动器构成。而第(3)种形式应用较广，有利于简化电路设计，在冗余设计时便于程序控制。
    1)运动控制卓元
    步进电动机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到精确定位的目的；同时可以通过控制脉冲频率来控制电动机转动的速度和加速度，从而达到调速的目的。X射线检测仪共有4个步进电动机，分别控制载物台的二维移动、X射线管上下移动，以及图像增强器和X射线CCD成像器的上下移动，它们是整个检测系统的运动完成单元，所以步进电动机的驱动至关重要。
    2)高压控制单元
    X射线源的控制实质上是控制X射线管的管电压和灯丝电流，也就是控制管电压高压电源和灯丝电流电源。
    3)软件设计
    X射线检测仪控制系统是在微控制器( MCU)基础上进行开发的，其软件设计也就是对微控制器( MCU)进行程序编写。X射线检测仪控制系统由4个单元组成，所以系统软件设计则是对这4个单元MCU进行程序编写。
    从各个单元实现功能来分析运动控制单元和高压控制单元通过CAN总线接收计算机的控制命令，面板控制单元通过CAN总线来发送摇杆与按钮状态信息给计算机，因此程序编写可以分为数据接收和数据发送两种模式。数据接收模式是指微控制器( MCU)不会主动发出控制指令，只有通过CAN总线接收到计算机控制指令后，才会进行相关操怍。
