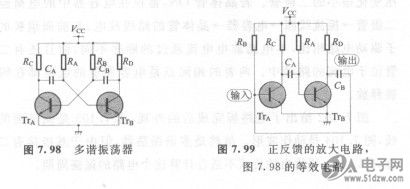

图7.98所示的电路是一个多谐振荡SR380器的振荡电路。如果稍稍改变一下画法，可以看作图7. 99那样的2级放大电路。输出变化的方向与输入相同。因此，如果把输出返回到输入，就与OP放大器电路施加正反馈是相似的。
    假设TrA为ON，若与TrA的集电极连接的CA基本上未被充电，那么TrB的基极电压在0.6V以下，即TrB为OFF。不久，经过R，C被充电，若TrB的基极电压高于0.6V，于是有基极电流流动，TrB变为ON。


    另一方面，在TrB到达ON之前，通过TrB集电极的电阻RB对C13充电。该电流流过TrA的基极，保持TrA为ON状态。基极电压(0.6V)随着充电过程逐步下降，而TrB的集电极电压将上升至接近电源电压。因此，当TrB变为ON后，TrA的基极就施加了负电压。基极电压变为负，对缩短晶体管从ON到OFF的转换时间是非常有益的。这个负电压通过RB放电而慢慢上升，不久，TrA中基极有电流流动，TrA为ON，重复动作就开始。
    上述整个过程的振荡周期基本可以按照CARA+CBRB来求得。图7.100是假设CA=CB=0.ltLF，RA=RB=look,Q，Rc=RD=iok,Q,
时的工作波形。
