电路板的制作
发布时间:2012/7/30 20:55:10 访问次数:620
(1)元器件SF56的布局、焊接、接线及其他安装

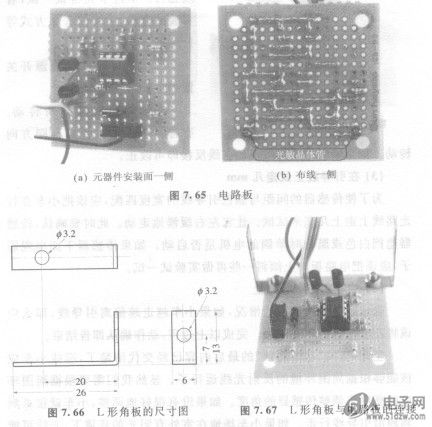

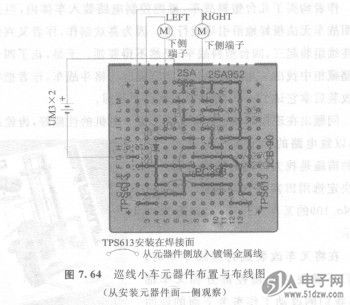

这一电路基本上按照电路图连接，布局也基本上与电路图相似。由于元器件的数目较少，参考图7. 64（元器件安装面一侧）以及图7.65（焊接面一侧）进行制作。
(2)角板的制作与安装
图7.66是安装电路板用的L形角板的尺寸图。铝板的厚度为mm。如果市面上有相近尺寸的角板也可以代用。我们找到了一块手头有的角板。电路板用图7. 67所示的M3×8螺钉和螺母固定。
(1)元器件SF56的布局、焊接、接线及其他安装
这一电路基本上按照电路图连接，布局也基本上与电路图相似。由于元器件的数目较少，参考图7. 64（元器件安装面一侧）以及图7.65（焊接面一侧）进行制作。
(2)角板的制作与安装
图7.66是安装电路板用的L形角板的尺寸图。铝板的厚度为mm。如果市面上有相近尺寸的角板也可以代用。我们找到了一块手头有的角板。电路板用图7. 67所示的M3×8螺钉和螺母固定。
