为了使电路完成设计所希望SF18的动作，不可轻视元器件的布局，把器件一股脑地填人指定的尺寸空间是不行的。在本节的电路中，如果按照电路图那样连接电路的话，基本上能满足动作要求，原因将在后面做进一步的解释。

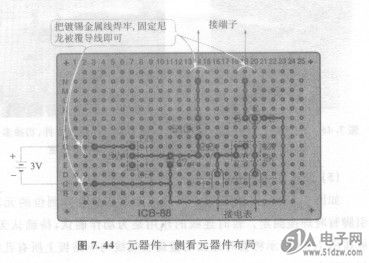

    图7.44基本上是按照电路图的布局进行连接的，应该注意的是，各元器件的宽度对应基板上的孔数。这一节我们采用实验电路板ICB-88，它的孔距为2.54mm，因此绘制元器件的布局图要以此为依据。



    元器件间的连接要领
    使用实验电路板时，应该尽可能从焊锡面一侧用镀锡金属线沿着孑L连接各个元器件。只有当做不到这一点时，才不得以从元器件面一侧用尼龙线连接相应的元器件。
    元器件的焊接

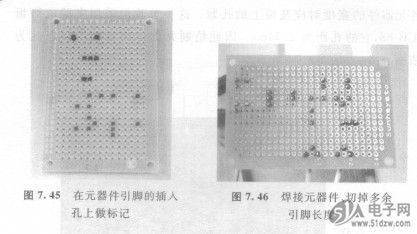

    请看图7.45，同时参见图7.44。在连接时我们应该用油性笔在元器件的安装孔上刻上记号，目的在于防止弄错安装位置，当然对熟练者来说不必如此。完成元器件的焊接作业后，我们应该用剪刀切掉元器件多余的引脚长度，如图7.46所示。在焊接中，为了保证元器件不脱落，应该将它们的引脚向外弯曲。
    有些元器件根本不做锡焊，只靠把引脚完全弯曲起来固定元器件，这样做的方便之处在于一旦发现安装错误，使用吸锡线等就能简单地取下这些元器件。被切下来的引脚可以再用，不要扔掉，而应保留下来。
