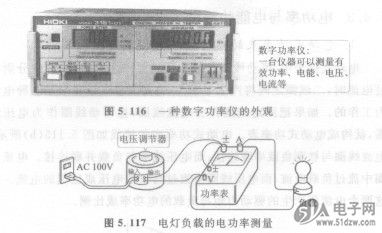

测量交流功率时，可以采用电动式1N4764(1W/100V)功率表、热电式功率表、变换器式功率表以及如图5.116所示的数字功率仪等。这里主要介绍电动式功率表。


    若负载电流为I(A)，负载电压为V(V)，则单相交流功率为
    P=Vlcoscp (W)
    式中，9为电压与电流的相位差角；coscp为功率因数。
    图5.117为对电灯负载施加交流电压，测取电灯所消耗的交流电功率的测量电路，电路中使用了电动式功率表。

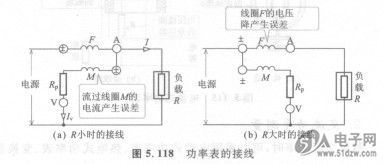

    功率表的可动线圈的接线方法可以有图5. 118中的(a)、(b)两种。为了减小各线圈产生的误差，图5. 118(a)适用于负载阻抗值较小的情况，而图5.118(b)则适用于负载阻抗值较大的场合。

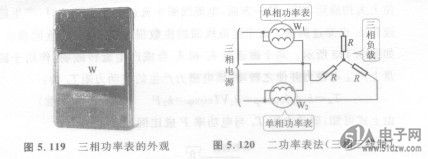

    测量三相电路功率时，可以使用三相电动式功率表（图5.119）。当使用单相功率表测量三相功率时，应根据福伦特定理（行相时，需要n-1块单相功率表）来确定单相功率表的数量。对于三相电路，则需要两块功率表，接线图如图5. 120所示。测量时，如果两个单相功率表的读数分别为Pl、P2，则三相功率P为它们的代数和，即
     P=P1+P2
