多笔式记录仪的相位补偿机构

发布时间:2012/7/26 20:20:55 访问次数:790

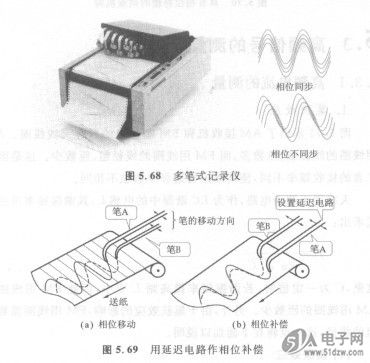

具有多支笔的自动平衡记录1N5409仪称为多笔式记录仪，其外观如图5.68所示。为了使每支笔都能在整个记录纸的宽度内偏转，笔与笔之间相对时间轴均为先后配置。因此，在记录同一时间的信号时，在相位上要移开一个角度，如图5.69(a)所示。可以在笔A的电路中设置一个延迟电路，对笔A超前的相位进行补偿，则可得到图5.69(b)的记录波形。

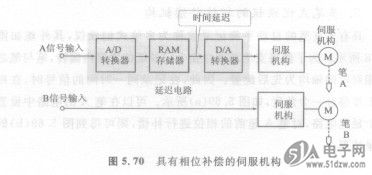

为了进行相位补偿，在A信号电路中，应在伺服机构之前设置延迟电路，如图5.70所示。与数字存储示波器一样，由AlD转换、存储器、D/A转换等电路构成。相位补偿的延迟时间由笔端的间隔和送纸速度等决定，由微处理器自动算出。
