具有引导输出功能的示波器
    示波器能够显示信号波形，但不能1N5404直接测量电压值和周期时间等。最近出现了装有微处理器的示波器，除波形显示以外，还可以在荧光屏上同时显示电压、周期、频率等被测值，这种示波器称为具有引导输出功能的示波器，如图5.54所示。



    引导输出功能中，垂直轴的电压灵敏度量程( V/div)和水平轴的扫描速度量程(时间/div)的位置可以用数值显示。图5.56中，荧光屏的下侧显示出P10X50mV和A=20tLS，表示使用10：1的探测器，电压灵敏度为50mV/div时，扫描速度为20Us/div。当电压灵敏度量程未作刻度校正时，则显示Pl0X>50mV。

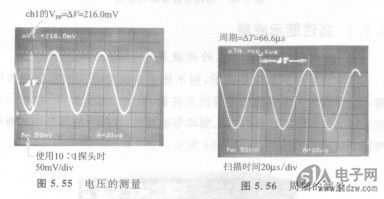

    示波器的测试功能中，有波形的电压、时间、周期和频率等的测量，依靠荧光屏上的指针移动可以对上述各量进行测量。测量电压时，在波形的峰值到峰值之间设置了指针，则屏幕显示出该电压AV为216.OmV。AV1中的1为用1波道测量的波形，如图5.55所示。
