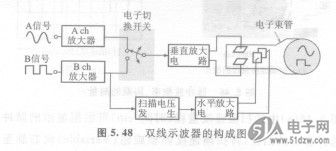

在电子束管的荧光屏上能够1N5401同时显示两组图像的示波嚣称为双线示波器或双线同步示波器。这时，可分为电子束管的内部具有两支图5. 47一种双线示波器的外观电子枪的双电子束方式和采用一支电子枪的电子束管的电子开关切换方式，一般采用电子开关切换方式。这种切换方式中又有ALT（交互）方式和CHOP（斩波）方式，按被测频率切换并测量。图5.47示出了一种双线示波器的外观。图5.48为双线示波器的构成图。

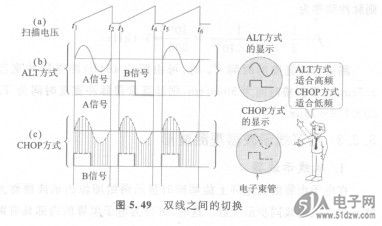

    ALT方式如图5.49(b)所示。在扫描电压的f1-t2时间内，电子开关接通A信号，则荧光屏显示A信号。然后在扫描电压的时间内切换到B信号接通，使荧光屏显示B信号。由于A、B信号交替显示，使ALT方式下的扫描时间变长（低频信号），可以看到画面闪烁。因此，ALT方式适合于高频信号的测试。


    CHOP方式时，电子切换开关的斩波频率为lOokHz。当A信号和B信号的频率远低于斩波频率时，二路信号波形将交互显示，如图5.49(c)所示。如果A、B信号频率小于斩波频率的1／100，则画面上可以看到连续波形。因此，CHOP方式适合于低频信号的测试。
