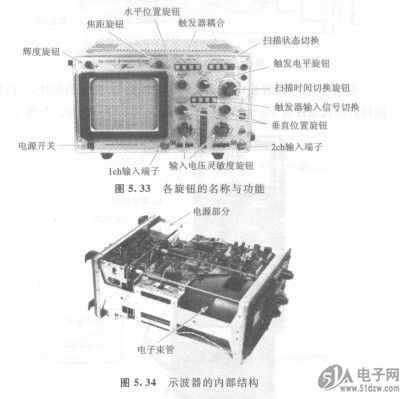

图5.33示出了示波器各旋钮的1N5392名称与功能，图5.34为示波器的内部结构图。

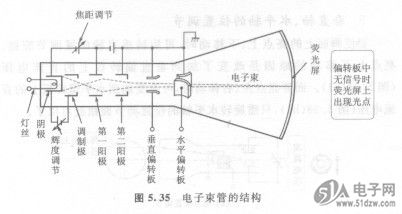

    电子束管的结构德国物理学家布劳恩(1850-1918)为使学生能看到电的波形而发明了电子束管（也称为布劳恩管），现在电视机中使用的显像管也是一种电子束管。电视机中使用的电子束管必须有较大的偏转角，因此使用电磁偏转型电子束管（偏转线圈中流过锯齿波电流）。示波器中使用的是波形失真小的静电偏转型示波器用电子束管，其中垂直偏转板与水平偏转板互成直角关系放置。电子束管的玻璃壳内为真空。电子束管主要由电子枪（包括灯丝、电子发射系统和主焦透镜等）、偏转系统以及显示波形的荧光屏等构成，如图5. 35所示。
