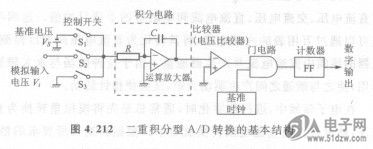

在上一节中，介绍了利用积1N4732(1W/4.7V)分电路的性质，将模拟量电压转换为数字信号（时间）的原理。但实际被使用的是下述二重积分型的A/D转换，图4.212是它的基本结构。

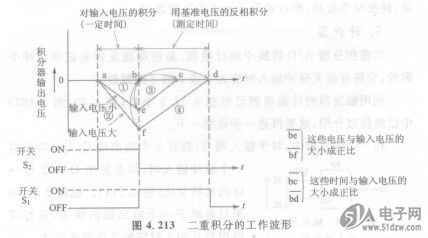

    图4.212中央用虚线包围起来的部分是A/D转换的主要部分，由电阻R、电容器C和运算放大器构成。它的输入输出特性如图
4.213所示。
    运算放大器是一种放大倍数为los～l06倍的倍数极高的放大器，它有正相输入端和反相输入端，具有差动放大器的功能。次级中的比较器称作电压比较器，它具有比较两个输入电压，判定哪一个高的功能，它的反应速度非常快。
    二重积分方式中AlD转换的主体，可以说是积分电路与计数电路。其原理是由积分电路产生与输入电压成比例的输出电压波形，利用此波形制作加在门电路上的脉冲信号。然后用基准时钟来计数此脉冲的作用时间。



    下面，介绍一下图4.212各部分的作用。合上开关S3(Sl和S2为OFF)，清除积分电路中电容器C的电荷，使之为O。然后，合上开关S。(S．和S。为OFF)，在输入电压Vi的作用下，积分电路充电一段时间。这个动作的输出波形就是图4. 213中的①和②，其斜率与输入电压Vi的大小成正比。一定时间后输出电压达到be、bf，它们的大小也与输入电压Vi的大小成正比。
    接下来，合上开关Sl(S2与S3为OFF)，用与输入电压Ⅵ极性相反的基准电压Vs对积分器进行积分（反相积分、波形③④），直至输出电压变为0。此时，在合上开关S．的同时，计数电路开始对脉冲进行计数，一直计数到输出电压为0。也就是说，将反相积分的时间用基准时钟来计数成脉冲酌个数。比较器检测输出电压是否变为O，门电路只在反相积分的期间打开，使时钟脉冲通过。
    以上概要地分析了电路各个部分的工作情况，控制开关、反相积分、比较器、基准时钟、门电路、计数器等的动作指令都是由控制电路来控制的，所以在被测试量输入后，瞬间就会有数字显示的测量值输出。
    二重积分方式的A/D转换与其他方式的A/D转换相比，电路简单，转换精度较高，所以被用于数字式万用表中。
