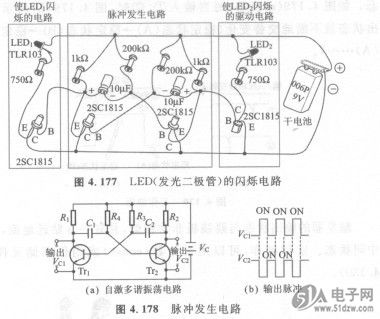

多谐振荡器是基BZX55C75(1/2W-75V)本的脉冲发生电路。图4.177所示的脉冲发生部分即为一多谐振荡器，图4.178(a)表示了其电路结构，图4.178(b)是其输出脉冲的情形。

    在此电路中，如图所示，其基本结构是采用了2个晶体管的CR耦合二级放大电路。是将Trz的输出100%正向反馈（使输出的极性与输入保持一致，全部返回给输入端）给Tr，的振荡电路。其工作情况简单地说，就是利用C1、R2和C1、R2的充放电作用，改变对方晶体管基极的输入电压，使晶体管起开关作用。
如，Tr，为ON时，集电极电压几乎接近于0。由于C1向Tr2的基极加上负电压，而使其成为OFF。
    以Tr1、Tr2为中心，电路呈左右对称，所以动作正好相反。Tr1为ON时，Tr2为OFF，Tr2为ON时，Tr1就为OFF。这样交替动作，其输出Vc1、Vc2如图4.178(b)所示。因此，可以使图4.177中的发光二极管交替地闪亮。
