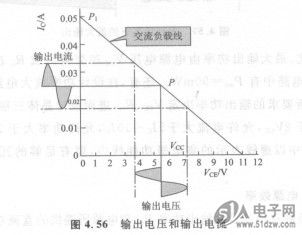

一旦对图4.54所示的电SK38(SR380)路加上5mV的输入电压，就仅在图4.55的交流负载线部分呈现出放大了的如图4.56所示的以工作点P为中心的输出电压、输出电流。因为输出电压的有效值为1.27V，输出电流的有效值为5.7mA，所以输出功率约为7.3mW。


    最大输出功率

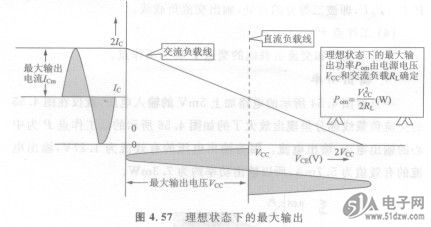

    为了最大限度地利用晶体三极管，获得最大的输出，如图4.57所示，在理想状态下输出电压的最大值称为VCc，输出电流的最大值称为ICm。
     因此，最大输出功率由电源电压Vcc和交流负载RL决定，在图4.54的电路中有POM=90mW。还有，在设计功率放大电路时，首先应根据所要求的输出功率决定Vcc、RL，进而设计晶体三极管的允许电压大于2Vcc，允许电流大于51c～lOlc，允许功率大于2VCEIc，在图4.55中以虚线表示的集电极功耗线内，留有足够的冗余来选择工作点。
