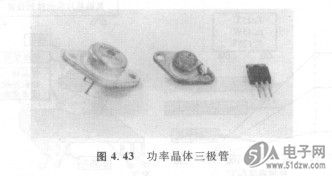

在放大信号的功率放大SK34(SR340)电路中，使用如图4.43所示，输出在数W以上的各种各样称为功率晶体三极管的功率放大用晶体三极管。

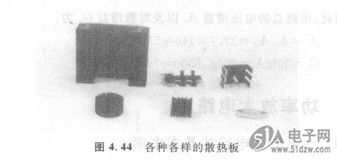

    因为集电极流过很大的电流，功率晶体三极管使集电极功耗增加，所以存在由晶体三极管内部象。因此，对应晶体三极管的外部形状，安装上如图4. 44所示的散热板，使晶体三极管产生的热散发出去。图4. 45所示的是集电极功耗随散热板的大小及环境温度而变化的例子。根据图4. 45，当环境温度为25℃、散热板的面积为无限大时，集电极功耗允许达到15W，面积为200cmz时，允许达到10W，无散热板时，下降到3W。因此，因为功率晶体三极管的最大集电极功耗是在环境温度25℃，采用最大的散热板，热的发散可理想地进行的前提条件下给出的，所以实际使用时有必要十分注意。
