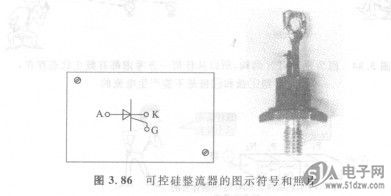

如图3.88所示，准备好1个可A100P100控硅与2台万用表，简单地就可以验证可控硅整流器导通的现象。可控硅如图3. 86所示，外观上是与晶体管非常相像的器件，主要用来发挥其开关作用。我们来实际确认一下它的动作。

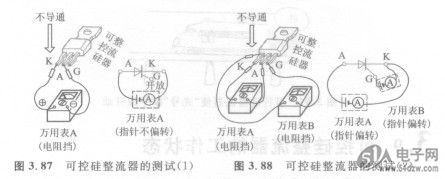

    首先如图3.87所示，将万用表的探针接到可控硅的阳极一阴极上时指针不会偏转。万用表置为电阻挡时电流会从@极流向0极，所以将阳极接到O探针、阴极接到④探针上。
    接下来如图3. 88所示，在上述状态下使用另一台万用表，将栅极接万用表的@探针、阴极接到0探针上，则可控硅马上就被导通，阳极一阴极之间发生电流。此时，即使断开图3.88万用表B的探针，仍然保持导通（万用表A的指针维持原样）。
    进行此实验时，如杲将万用表A的旋转选择开关置于“×1000”的大电阻测试挡上，则有可能在断开万用表B的同时，万用表A的指针也返回零位。这表明，阳极一阴极之间即使已导通，如果其电流没有达到一定的强度，导通状态会被解除。因此，万用表A的测试范围设在“×10”以下为宜。
