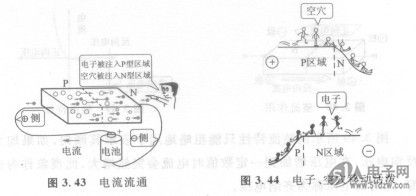

另一方面如图3.43所示，将P型连A08-302JP(3K-8P)接到正电极，则耗尽层的幅度变窄，P型一边的空穴越过PN结移动至N型区域，N型一边的电子则移动到P区域。形成这样的状态后，只要稍微加大一点电压就可使非常大的电流流通。此种电压加载方法称为正向电压（图3.44）。

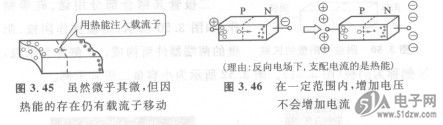

    通过图3.41～图3.44的说明可以知道，PN结器件具有整流作用。但是加载反向电压时，虽然微乎其微但仍有电流流通。这是因为如图3.45所示，存在因热能而穿透耗尽层的注入载流子。这是因热能而引起的电流，因此与外加电压无关（图3.46）。

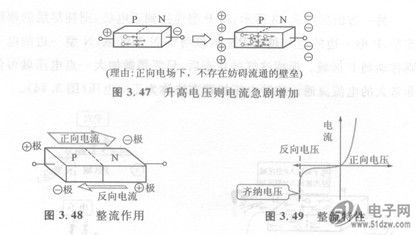

    另一方面加载正向电压时，流入的空穴、电子数量与电压呈指数增长关系，因此如图3. 47所示，电流变得非常大。因而器件表现出明显的整流作用。所谓整流作用，如图3. 48所示，是指由外部加载电压的极性，控制电流流通或不流通的性质。将此现象描绘成曲线如图3.49所示。
    具有整流作用的拥有两个端子的半导体无件称为二极管。

   图3.49所示的整流特性只能粗略地用于表示其倾向，如果加大反向电压，在电压增加到一定数值时电流会突然增大，此现象称为击穿，此时的电压称为齐纳电压。
