电感线圈又称电US2M(HER208)感器，简称电感，也是常用的元件之一。电感线圈通常可分为固定电感线圈、可变电感线圈和微调电感线圈三大类。
    1．电感线圈的型号
    电感线圈型号的含义如下：

    2．线圈的等效电路

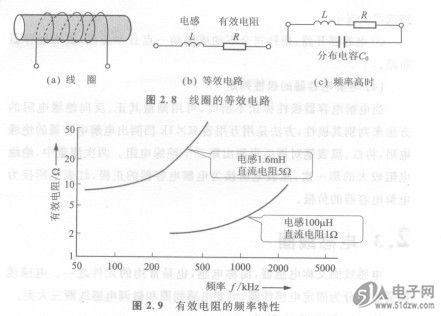

    线圈是将电线卷绕成螺旋状的部件，它被称为线圈、电感线圈、电感器或者简单称为L，在电路中是作为自感而起作用的部件。线圈中有电线直流电阻引起的铜损以及在线圈包覆、骨架等绝缘物中产生的介质损耗。另外，把线圈绕在磁芯上时，还会产生铁损的磁滞损耗与涡流损耗。因此，实际的线圈如图2.8(b)所示，可以等效地用电感L和把这些损耗合在一起的电阻R串联来表禾。这时，电阻R称为有效电阻。频率越高，有效电阻R越大。图2.9是其一例。
   在高频处使用线圈时，线圈本身或线圈与其他金属之间存在分布电容。为此，线圈的等效电路如图2.8(c)所示，电感和有效电阻串联再与分布电容Co并联。
    3．线圈的功能和用途
    线圈由于流过电流而产生磁力或电动势，并且具有限制交流电流等的各种功能，按其功能制造了蜂鸣器、变压器等各种制品。表2.10中示出了按功能划分的线圈的种类和用途。
