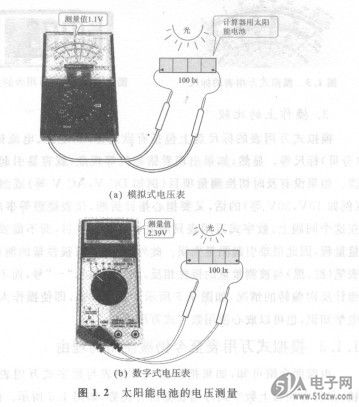

计算器的太阳能RL205(S2J)电池在lOOlx的照度下大约能发电200tLW。那么在该照度的状态下，电池的电动势为多少呢？用模拟式万用表和数字式万用表分别进行了测量，图1.2(a)中的测量值为1.1V，图1.2(b)中的测量值为2.39V。如果问哪一个是正确值的话，当然是数字式万用表的值正确。这是因为太阳能电池的内阻非常大，而模拟式万用表中电压表的内阻只有20kfQ/V。当万用表的表笔接触太阳能电池端子时，电池中流过使指针偏转的电流，这个电流将在电池内阻上产生电压降而使电池端子间的电压下降。在这个问题上，由于数字万用表的电压表具有高达11MQ的输入电阻（对数字式万用表不称为内阻，但可以认为是同样的概念），使流人仪表的电流近似为零，因此，电池内阻引起的电压降可以忽略。
