能够产生三角波、方波、正弦GRM31M5C2H220JV01L波的信号发生器，是电路实验和电子测量中提供一定技术要求的电信号仪器，也可用于检修电子仪器及家用电器中的低频放大电路。根据前面学习的知识可知，正弦波、方波、三角波都有各自独立的能产生各自波形的电路，能产生各种波形的电路也是多种多样的。如果三种波形采用三个独立的振荡器来产生各自的波形，电路就会变得相对复杂，且难以调节。而这三种波形之间可以相互变换，若采用较简单的波形变换电路，可以使整机在满足设计要求的前提下，其电路变得清晰、简单、易做，并且可以控制电路的成本。那么，如何在给定的设计指标内选用适合要求的电路，是我们首先要解决的问题。

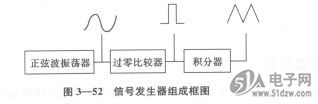

    产生正弦波、方波、三角波的方案有乡种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变换成三角波；也可以首先产生三角波或方波，再将三角波变换成正弦波或将方波变换成正弦波等。在此只介绍先产生正弦波，再将正弦波变换成方波、三角波的电路设计方法，其电路组成框图如图3-52所示。


    图3-52中，首先，通过使用一个独立的振荡器产生正弦波；然后，用过零比较器对正弦波进行电压过零比较，输出为方波；最后，利用积分器对方波进行积分，形成三角波。在需要改变频率时只需要改变正弦波的频率就可以了。
