通过整流得到的是单向脉GRM1885C1H221JA01D动直流电压，其中包含多种频率的交流成分，与直流电源所期望的稳定直流电压相差还很远。为了滤除交流分量以获得平滑的直流电压，必须采用滤波电路。滤波电路直接接在整流电路后面，一般由电容、电感以及电阻等元件组成。基本的滤波电路包括电容滤波电路和电感滤波电路。
    电容滤波电路

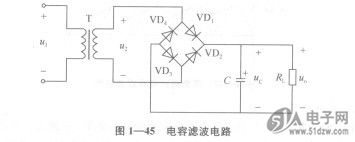

    电容滤波的单相桥式整流电路如图1--45所示，负载与电容并联。


    当U2为正半周时，二极管VD，和VD3导通，对电容C充电，使电容两端建立起电压uC。由于充电回路的电阻很小（主要为二极管的正向导通电阻与变压器次级绕组电阻），uc几乎和交流电压U2同时达到最大值JZU2。但是因为负载RL未接人，无放电回路，所以输出电压就保持为uc，不再发生变化，即UO=uc=J2U2．如图1-46所示。
