机械开关的产品参数主

发布时间:2012/7/3 19:48:47 访问次数:1079

    机械开关的产品参数主要有控制GRM1555C1HR50CZ01D参数和性能参数两大类,主要参数有额定电压、额定电流、接触电阻(此值越小越好)、绝缘电阻(此值越大越好)、耐压、寿命等。

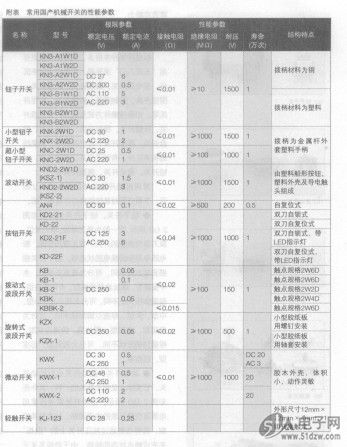

    实际选择和使用开关时,主要考虑的是额定电压、额定电流和接触电阻这3项参数。附表给出了一些常用国产机械开关的型号及性能参数,仅供参考。
    型号命名
    国产小型机械开关型号的命名并没有严格统一的标准,不过各厂家的命名基本上都遵循和延用了早期行业所制订的标准,其型号大致上都由五部分组成,格式和含义如图3所示。第一部分用字母表示产品类型,如“KN”表示钮子开关,  “KA”或“KD”表示按钮开关,“KS”或“KND”表示波动开关,“K”或“KBB”表示拨动式波段开关,“KZ”表示旋转式胶纸板波段开关,“KG”表示旋转式瓷质波段开关,“KZJ”表示直键开关,“KQ”表示琴键开关,“KH”表示滑动开关。第二部分用字母表示产品大小(有些型号省略了该字母),其中“T”代表“大型”、“Z”代表“中型”、“×”代表“小型”、“C”代表“超小型”。第三部分用数字表示产品种类或序号,对于直键开关来讲。“1”表示触点是圆形,“2”表示触点是片形。对于拨动开关来讲,“O”代表无自动复位,“1”代表单边自动复位,“2”代表双边自动复位。第四部分常用“数字+w”或“数字+Z”表示产品静触点数量。钮子开关等在数字前面还加有单个字母,用以表示开关拨柄酌材料,其中“A”表示金属柄,“B”表示塑料柄。第五部分用“数字+D”表示产品动触点数量。



    机械开关的产品参数主要有控制GRM1555C1HR50CZ01D参数和性能参数两大类,主要参数有额定电压、额定电流、接触电阻(此值越小越好)、绝缘电阻(此值越大越好)、耐压、寿命等。
    实际选择和使用开关时,主要考虑的是额定电压、额定电流和接触电阻这3项参数。附表给出了一些常用国产机械开关的型号及性能参数,仅供参考。
    型号命名
    国产小型机械开关型号的命名并没有严格统一的标准,不过各厂家的命名基本上都遵循和延用了早期行业所制订的标准,其型号大致上都由五部分组成,格式和含义如图3所示。第一部分用字母表示产品类型,如“KN”表示钮子开关,  “KA”或“KD”表示按钮开关,“KS”或“KND”表示波动开关,“K”或“KBB”表示拨动式波段开关,“KZ”表示旋转式胶纸板波段开关,“KG”表示旋转式瓷质波段开关,“KZJ”表示直键开关,“KQ”表示琴键开关,“KH”表示滑动开关。第二部分用字母表示产品大小(有些型号省略了该字母),其中“T”代表“大型”、“Z”代表“中型”、“×”代表“小型”、“C”代表“超小型”。第三部分用数字表示产品种类或序号,对于直键开关来讲。“1”表示触点是圆形,“2”表示触点是片形。对于拨动开关来讲,“O”代表无自动复位,“1”代表单边自动复位,“2”代表双边自动复位。第四部分常用“数字+w”或“数字+Z”表示产品静触点数量。钮子开关等在数字前面还加有单个字母,用以表示开关拨柄酌材料,其中“A”表示金属柄,“B”表示塑料柄。第五部分用“数字+D”表示产品动触点数量。
