示波器的探头多种多样，以下我们2N60L-B以使用率最高的1:10无源电压探头为例介绍一下常用探头的组成。

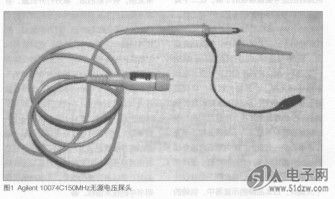

    图1是一副Agilent 10074C 150MHz无源电压探头，它由前端探棒（笔）、中部传输电缆和后部连接匹配器组成。


    探棒前端可以加载弹簧钩附件(见图2)，用以勾住被测线缆或元器件引脚。
    在探头附件中，除了弹簧钩，通常还有多种颜色的附加色环，用于区分探头对应通道，就像万用表通过红、黑表棒区分正、负一样，这在使用多个探头的多路示波器中十分有用。探棒上有个颓外的地线引线，并连接有鳄鱼夹，用于探头就近接地，提高屏蔽效果，减少信号被干扰的可能。有的探棒上有一个衰减量开关，可以选择1：1和1：10两种模式。对于10074C这类固定衰减量的探头则没有这样的机构。常规的探针外形大同小异，对于在精密场合使用（如测量大规模集成电路引脚信号）的探针，有各种特殊设计的专用型号探头。


    探棒的传输电缆为带屏蔽层的同轴电缆，确保信号在传输中不受干扰。传输电缆的长度通常在1.5～2m。正规的探头在后端连接匹配单元上会标明品牌型号图1 Agilent 10074C150MHz无源电压探头和探头的基本参数，如输入电阻、输入电容、安全电压等信息。常用的探头一般都采用BNC接口作为连接器，有的产品在连接器上会多出一个触点，如图3所示，这
是用于传输探头特性的编码信息，以便示波器自动设置衰减量。
    有些有源探头触点比较多，用于传输一些其他的信号。连接匹配单元上通常都有一个小孔，见图4，里面对应有一个可调电容，用于探头调节匹配，随机一般都会提供个无感的调试棒。通过调节补偿电容，可以使探头与示波器达到最佳的匹配，确保信号传输时波形失真降到最低。
