1.从插座条上截取SAB-C167CR-LM两段5个插孔的长度，把模块插上插座，在洞洞板中间的适当位置放置插座条，每个插座条焯一个点，取下模块，把插座焊好。
    2．焊上稳压电路、电容、电阻、开关等元器件，焊好DS18820弓1线连接所用的弯插针，然后焊接连线。
    3在模块插座的下方，把长脚插针条在洞洞板上定位，在洞洞板的焊盘上焊好这些插针，要保持和电路板垂直，焊接动作要快，防止焊锡引起插针之间短路，然后焊好插针上的导线。

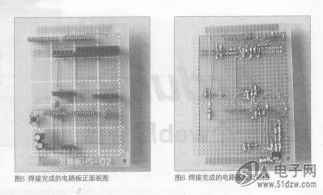

    完工后的电路板正面和反面分别如图5和图6所示，其中多装了一个供并行线模块用的插座，以方便试验，实际工作时可以不要。焊接完成后，仔细检查连线正确性和长脚插针，消除可能存在的短路，硬件接线必须百分之百正确无误。然后先不插上W51CO模块，把空板插在主板上，通电测试5V电源和3.3V电源是否正常。因为元器件不多，安装检查都很容易。硬件确保正确无误后，插好模块，使用交叉网线分别连接电脑和Arduino扩展板到路由器上。
