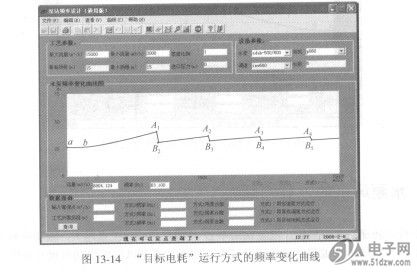

水泵风机站所用的设备为sdah-500/600水泵6台，工艺LXT332QE要求为最低流量3000ff13ni，最高流量15 000m3/h，最小扬程为15m，最大扬程也为15m，此系统为恒压供水要求，得出“目标电耗”运行方式的频率变化曲线图13-14，从曲线中可以查出在整个流量范围内，在每个水泵数量切换点范围内A-A1，B2-A2，B3-A2，找出一个频率对应一个以上的流量点的区间，如图13-14所示，a-b流量段的频率与流量出现非唯一性，为非稳定区，日点的频率即为该泵站实现稳定运行的最低频率，一般非稳定区出现在水泵的小流量段，由子a-b段的流量远在泵站的最小流量3000m3/h之下，所以，该泵站目标电耗运行后没有不稳定区。

     在以频率为切换点的目标电耗运行中，取目标电耗的最优切换频率和不稳定运行频率最高的那一个为运行切换频率值，这样做出的频率切换曲线就保证了运行的稳定性。大量的应用案例证明，除单台水泵运行时接近0的最小流量段，目标电耗的切换频率几乎都大于不稳定运行频率，所以，目标电耗运行后，稳定性更高了。

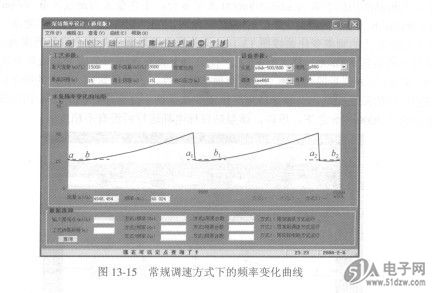

    图13-15所示为水泵在常规调速方式下的频率变化曲线，在3个水泵数量切换点范围内，找出一个频率对应一个以上的流量点的区间，a-b流量段的频率与流量出现非唯一性，为非稳定区，日点的频率即为该泵站实现稳定运行的最低频率，a1-bi流量段的频率与流量出现非唯一性，为非稳定区，a2-b2流量段的频率与流量出现非唯一性，为非稳定区。一般非稳定区出现在调速水泵的小流量段，由于a-b段的流量在泵站的最小流量3000m3/h之下，不会出现该运行段，所以，该泵站的不稳定运行区有两个，al-bi段，a2-b2段，如果运行中流量处于该区域就有可能运行不稳定，如果要避开该不稳定运行段，除非用阀门将定速泵的流量关小，使调速泵流量增大，或是增加调速运行泵台数，常规调速模式的稳定性不如目标电耗运行方式好。
