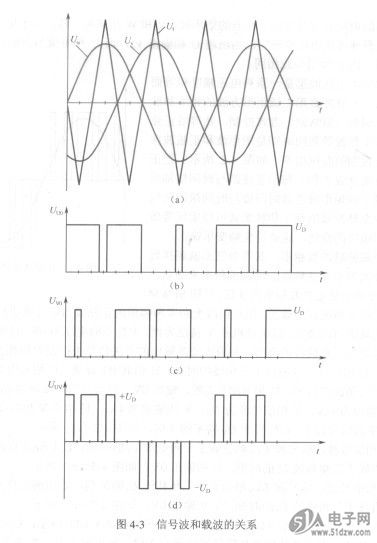

构成矩形波的脉冲数越多，其等效波EP2S60F672I4形就越接近正弦波，脉冲的多少在变频器中用载波频率来衡量，载波频率是正弦波频率的5倍。早期SPWM的产生方法是用三角波作为载波，用可以改变频率和幅值的正弦波为信号波进行调制产生的，三角形载波的频率可以调节。以电动机是Y接法为例，中性点的电压力OV，使用一个比较器，比较各相信号波与三角载波的高低，利用比较器输出的开关信号去控制对应相的IGBT输出。以U相为例，u相信号正弦波高于三角波的时刻，u相IGBT导通，U相输出为UD；U相信号正弦波低于三角波的时刻，u相IGBT关断，输出OV。假设三角形载波为Ut，u相信号波为UU，u相输出为UUO，v相信号波为Uv，V相输出为Uvo，u相和V相的线电压为ULⅣ，载波Ut的频率为信号波UU和信号波Uv频率的3倍，如图4-3 (a)所示。
   对于U相信号波，信号波UUo幅值高于三角载波U．的时刻，U相输出直流电压UD;信号波UUO幅值低于三角载波Ut的时刻，U相输出OV，如图4-3(b)所示。
   对于V相信号波，信号波Uvo幅值高于三角载波Ut的时刻，V相输出直流电压UD;信号波Uvo幅值低于三角载波Ut的时刻，V相输出OV，如图4-3(c)所示。
    U相和V相的线电压UUV= UUo- Uvo，UUV的波形如图4-3(d)所示，UUv就是用矩形波组成的等效正弦波，由于载波频率是信号波频率的3倍，所以每个UUv的波头由3个宽窄变化的矩形波构成。
    改变信号波的频率就改变了等效正弦波的频率，改变正弦信号波的幅僮就改变了等效正弦波中矩形波的宽窄，也就改变了有效电压值，在这里不再进行说明。随着数字技术的快速发展，目前，SPWM方法已经不再需要这些繁杂的变换，直接用专用芯片或计算方法就可以轻松实现。
