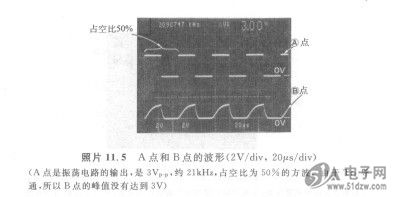

照片11.5是振荡电路的输1SV149出A点和差分放大器Tr2的集电极B点的波形。振荡电路的输出是3VP-P的方波，频率约为21kHz（与设计值基本一致），占空比为50%。B点的波形是在Tr2导通时取出的，峰值没有达到3V。

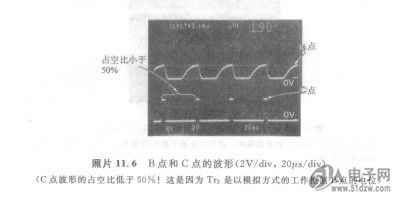

    照片11.6是B点和MOSFET的栅极C点的波形。需要注意尽管A点的占空比是so%，但是C点波形的占空比没有达到50%。如图11.5(b)所示，这个电路开关的控制方法是根据输出电压的状态来接通／断开占空比为50%的开关信号进行的。这是因为用于差分放大器的晶体管Tr2并不是数字式的接通／断开，而是以模拟方式动作的。
    当Vc(输出电压的分压电位)低于基准电压(VBE)时，Tr2尺是稍微截止，B点的电位稍微越过次级施密特触发变换器的临界电压(约1.9V)，这时C点的波形只是越过临界电压期间的H电平。所以，如照片11.6所示C点的占空比低于50%。
