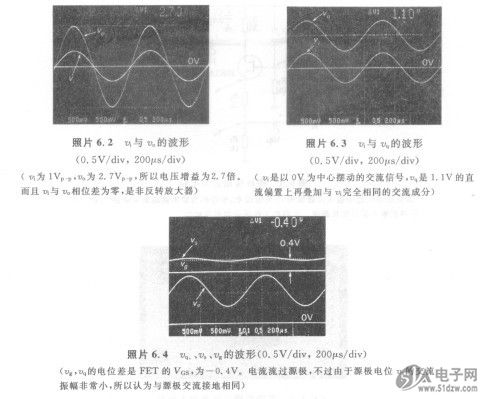

照片6.2是给图6.1的电路输入lkHz、1VP-P正弦波时的B0505LS-1W输入输出波形。输出信号砂。的振幅是2.7Vp，所以电压放大倍数A，为2.7。可以看出它与源极接地电路不同，输入输出的相位差为零，就是说是同相的。
    所以这个电路是电压增益约为3倍的非反转放大器。
    照片6.3是输入信号Vi和Rs与R3的中点的电位铆。的波形。VQ是1.1V的直流上叠加与vi完全相同的信号交流成分的波形。
    由于VQ。的交流成分与Vi相同，可以认为是介入Rs后Vi输入到源极上。
    照片6.4是口。以及源极电位VG、栅极电位vg的波形。vg是电源电压被电阻Ri和R2分压的值，约1.7V，由于用大容量电容器C5接地，所以不显现交流成分。处于比铆。高出VGS的0.4V的高直流电位。在这一点只能看到很小的输入信号成分(vQ的交流成分)。这是因为源极电流（一漏极电流）因输入信号而变化，使VGS的值改变的缘故。
    但是如从照片6.4看到的那样，这个砂。的交流成分- GS的变化部分比Vi -vQ的交流成分要小得多。
    所以，尽管交流电流流过FET的源极，但是只产生非常小的交流电压，所以源极对GND的交流阻抗几乎为零，就是说可以认为源极与栅极同样地等效为交流接地.
