差动放大电路的工作原理

发布时间:2012/5/17 19:24:26 访问次数:829

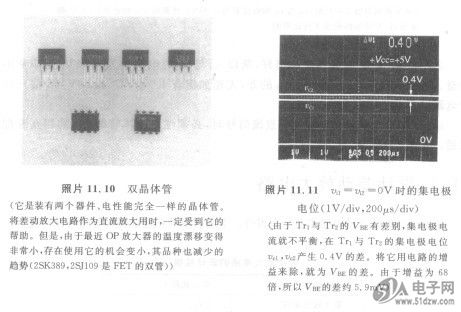

    照片11.10表示双晶XC3S100E-4TQG144C体管的例子。这些器件称为单片式双晶体管,是在一个半导体衬底上形成的紧靠着的晶体管,所以器件间各种特性的差别非常之小(进行严格地挑选,两个晶体管特性一致的双片式双晶体管也是有的,但在本质上相匹配的还是单片式为好)。
    照片11.11是在图11.2电路中,设vi1=vI2=OV时的集电极电位VC1、VC2的波形。




    在这里使用的Tr3与Tr4的2SC2458是极普通的晶体管,所以V。。不是宪全相同的。因此,发射极电流没有平衡,R4与R3的直流压降,即在uC1与VC2上产生0.4V的差。
    该晶体管VBE的差乘上增益之后的值出现在输出上,所以在该电路使用的2SC2458的VBE之差为5.9mV(≈O.4V/68倍)。虽然的差只有数毫伏,但乘上增益之后就变成很大的值。
    进而,在温度发生变动时,还要加上温度系数的差,所以差变得更大。

    照片11.10表示双晶XC3S100E-4TQG144C体管的例子。这些器件称为单片式双晶体管,是在一个半导体衬底上形成的紧靠着的晶体管,所以器件间各种特性的差别非常之小(进行严格地挑选,两个晶体管特性一致的双片式双晶体管也是有的,但在本质上相匹配的还是单片式为好)。
    照片11.11是在图11.2电路中,设vi1=vI2=OV时的集电极电位VC1、VC2的波形。




    在这里使用的Tr3与Tr4的2SC2458是极普通的晶体管,所以V。。不是宪全相同的。因此,发射极电流没有平衡,R4与R3的直流压降,即在uC1与VC2上产生0.4V的差。
    该晶体管VBE的差乘上增益之后的值出现在输出上,所以在该电路使用的2SC2458的VBE之差为5.9mV(≈O.4V/68倍)。虽然的差只有数毫伏,但乘上增益之后就变成很大的值。
    进而,在温度发生变动时,还要加上温度系数的差,所以差变得更大。
