低频端增强电路
发布时间:2012/5/15 20:10:48 访问次数:820

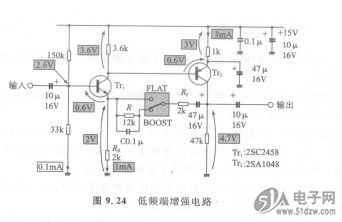

图9.24是在立体声音质控制电TSC2004IRTJR路等使用的低频端增强电路。图中的开关接到FLAT侧时，则是电压增益为6dB的放大电路；当开关接到BOOST侧时，则低频范围增益提升到12dB。为此，如在该电路上通过音乐信号时，则能听到低频范围被加强了的声音。
在负反馈电路的反馈元件上组合电容来使用，能够使电路的增益具有频率特性。

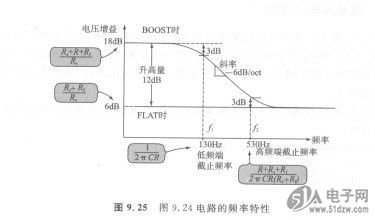

在图9. 24的电路中，反馈电阻的一部分并联连接上电容，由此，在高频时减少了反馈电阻值，而在低频时，增大了反馈电阻值。其结果如图9.25所示，在低频范围电压增益的频率特性得到提升。
图9.24是在立体声音质控制电TSC2004IRTJR路等使用的低频端增强电路。图中的开关接到FLAT侧时，则是电压增益为6dB的放大电路；当开关接到BOOST侧时，则低频范围增益提升到12dB。为此，如在该电路上通过音乐信号时，则能听到低频范围被加强了的声音。
在负反馈电路的反馈元件上组合电容来使用，能够使电路的增益具有频率特性。
在图9. 24的电路中，反馈电阻的一部分并联连接上电容，由此，在高频时减少了反馈电阻值，而在低频时，增大了反馈电阻值。其结果如图9.25所示，在低频范围电压增益的频率特性得到提升。
