决定热沉的大小
发布时间:2012/5/12 19:58:23 访问次数:1088
决定热沉大小的工作是应用非常FM24CL64B-GTR复杂的公式进行计算的，有些麻烦。但是在ryosan公司的散热器产品目录上，给出热沉本体的热阻和它的包络体积——即轮廓所占有体积的关系曲线图。利用这个曲线图，对简单地求得热沉大小的方法作一说明。
首先来计算必需的散热器的热阻。

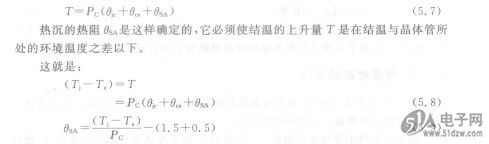

如图5.7所示，从结到空气的热阻是各种热阻之和。因此，由于集电极损耗而上升的结温为：

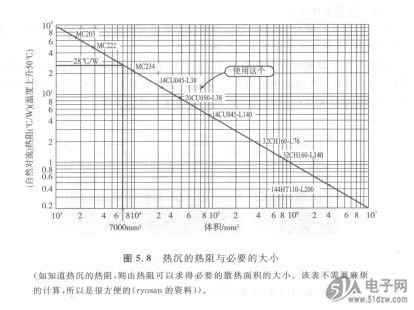

由此可以知道必要的热沉热阻，对照图5.8，可以找到必要的热沉大小。
决定热沉大小的工作是应用非常FM24CL64B-GTR复杂的公式进行计算的，有些麻烦。但是在ryosan公司的散热器产品目录上，给出热沉本体的热阻和它的包络体积——即轮廓所占有体积的关系曲线图。利用这个曲线图，对简单地求得热沉大小的方法作一说明。
首先来计算必需的散热器的热阻。
如图5.7所示，从结到空气的热阻是各种热阻之和。因此，由于集电极损耗而上升的结温为：
由此可以知道必要的热沉热阻，对照图5.8，可以找到必要的热沉大小。
