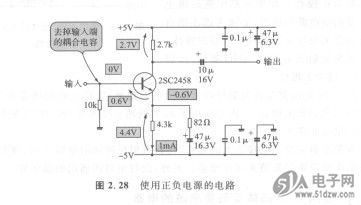

图2. 28是使用了正负电源的有点TDA7379浪费的电路。因为用了正负电源，即使晶体管的基极偏置在OV，发射极电阻上也能加上电压，所以这个电路的基极偏置电路是仅用一个iokfl电阻的非常有特征的电路(用iokfl的电阻将基极偏置在OV)。
    进而，因基极电位为OV，所以没有必要在输入端加入耦合电容（实际上，晶体管的基极电流流过lokfl的偏置电阻，会在输入端产生极微小的直流电压）。显然，集电极电位不是OV，所以输出端的耦合电容不能取消。
    电路的电压增益仍能由发射极电阻与集电极电阻之比求出。在图2. 28中，交流发射极电阻为80Q(一4.3kfl∥82Q)，集电极电阻为2.7kfl，所以，电路的增益约为30dB(=34倍≈2.7kQ／80Q)。


    由于该电路基极偏置在OV，输入端的耦合电容可以去掉，所以能够减少高通滤波器的一个要素（耦合电容与输入阻抗形成高通滤波器）。这样的电路可以用在放大极低频率信号电路的初级上。
