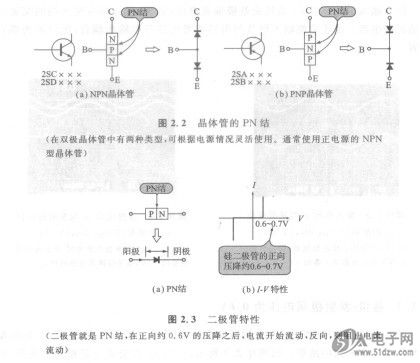

实际上晶体管有两种类型，分别称NPN晶N760042CFLC053体管和PNP晶体管。它们都有如图2.2所示的两个PN结。
    该PN结为图2.3所示的二极管。可以这样认为，晶体管在基极一发射极间和基极一集电极间连接着二极管（显然，晶体管不是如图2.2所示的那样将两个二极管连接起来的）。
    在一般的放大电路中，使基极一发射极间的二极管ON（导通），使基极一集电极间的二极管OFF(截止)来设置晶体管各子的电位（偏置电压）。


    在图2.1的电路中，也使基极一发射极间的二极管ON，基极一发射极间电压VBE（在照片2.4中为Vb与口。之电压差）与普通硅二极管的正向压降是相同的值，即0.6～0.7V(参见图2.3(b))。
    双极晶体管（普通的晶体管）与在数据表上写着的小信号、功率、低频和高频等用途没有关系，在进行放大工作时，肯定为VBE≈O. 6～0. 7V。
    在晶体管电路中，这是极其重要的事情。不是夸张地说，只要知道V BE≈0. 6V与欧姆定律，无论怎样复杂的晶体管电路都能进行解析和设计。
