网关设备电路的总体结构图如图11-12所示，网关系统AC80566UC005DE-SLB2C以ARM920Tc141为核心，用DM9000AEP网络芯片接入以太网，用USB接口无线网卡RT73接入无线局域网，用符合EEE802.15.4协议的2.4GHz芯片CC2420接入ZigBee网络[15]，再加上简单的外围辅助电路，完成了整个硬件电路的设计（详细的无线传感器网络网关设备的设计与实现参见，图11-13所示为网关硬件实物图。


    网关与传感器节点通信时，首先由传感器节点发出数据传输请求，网关节点接收到请求 后发出确认信息，传感器节点收到确认信息后开始发送数据直至结束，网关接收完数据后会发回确认信息。网关与传感器节点通信过程如图11-14所示。
    通信模块CC2420支持IEEE 802.15.4帧格式，网关节点和传感器节点的通信就是这种帧格式。

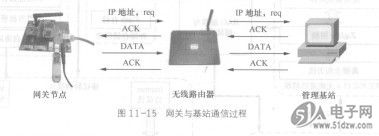

    本系统中，网关与管理基站的通信是通过无线局域网实现的。在为网关的操作系统加载无线通信包后，再将无线网卡驱动移植到网关嵌入式Linux内核，网关就可以通过无线局域网与管理基站通信了。网关与基站通信过程的实现如图11-15所示。
