工作时序与数据格式
发布时间:2012/4/13 19:43:42 访问次数:643
12C (Inter-Integrated Circuit)息线是一种MMBZ5V6ALT1G 由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。I2C总线最主要的优点是其简单性和有效性。由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。I2C总线的另一个优点是：它支持多主控，其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率lOOkbit/S。
对图像传感器节点的数据采集的的控制都是通过I2C总线对寄存器写值进行的，标准的12C通信只需要两个引脚，即SDA和SCL。SCL为低电平时SDA的值允许改变，SCL取高电平时SDA只能维持原值，SDA状态的改变被用来表示起始和停止条件。

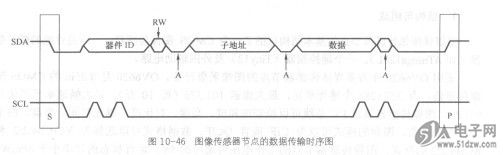

图10-46所示为在I2C总线上传输数据时的时序图，当SDA从高电平变为低电平，SCL仍为高电平时（图中的S），表示发送了一个开始信号，总线开始传输数据；当SDA从低电平变为高电平而SCL为高电平时（图中的P），表示总线停止数据侍输。
对图像传感器节点的数据采集的的控制都是通过I2C总线对寄存器写值进行的，标准的12C通信只需要两个引脚，即SDA和SCL。SCL为低电平时SDA的值允许改变，SCL取高电平时SDA只能维持原值，SDA状态的改变被用来表示起始和停止条件。
图10-46所示为在I2C总线上传输数据时的时序图，当SDA从高电平变为低电平，SCL仍为高电平时（图中的S），表示发送了一个开始信号，总线开始传输数据；当SDA从低电平变为高电平而SCL为高电平时（图中的P），表示总线停止数据侍输。

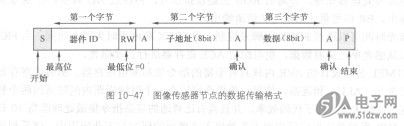

通过I2C总线传输给图像传感器的具体数据格式如图10-47所示，其中器件ID表示从机的ID，格式为110CCCX，第一个C表示CS1引脚的值，第二个C表示CS2引脚的值，第三个C表示CS3引脚的值，X为1表示是读总线数据，为O表示往总线写数据。予地址表示传感器寄存器地址，数据表示往寄存器写的具体值。
12C (Inter-Integrated Circuit)息线是一种MMBZ5V6ALT1G 由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。I2C总线最主要的优点是其简单性和有效性。由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。I2C总线的另一个优点是：它支持多主控，其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率lOOkbit/S。
对图像传感器节点的数据采集的的控制都是通过I2C总线对寄存器写值进行的，标准的12C通信只需要两个引脚，即SDA和SCL。SCL为低电平时SDA的值允许改变，SCL取高电平时SDA只能维持原值，SDA状态的改变被用来表示起始和停止条件。
图10-46所示为在I2C总线上传输数据时的时序图，当SDA从高电平变为低电平，SCL仍为高电平时（图中的S），表示发送了一个开始信号，总线开始传输数据；当SDA从低电平变为高电平而SCL为高电平时（图中的P），表示总线停止数据侍输。
对图像传感器节点的数据采集的的控制都是通过I2C总线对寄存器写值进行的，标准的12C通信只需要两个引脚，即SDA和SCL。SCL为低电平时SDA的值允许改变，SCL取高电平时SDA只能维持原值，SDA状态的改变被用来表示起始和停止条件。
图10-46所示为在I2C总线上传输数据时的时序图，当SDA从高电平变为低电平，SCL仍为高电平时（图中的S），表示发送了一个开始信号，总线开始传输数据；当SDA从低电平变为高电平而SCL为高电平时（图中的P），表示总线停止数据侍输。
通过I2C总线传输给图像传感器的具体数据格式如图10-47所示，其中器件ID表示从机的ID，格式为110CCCX，第一个C表示CS1引脚的值，第二个C表示CS2引脚的值，第三个C表示CS3引脚的值，X为1表示是读总线数据，为O表示往总线写数据。予地址表示传感器寄存器地址，数据表示往寄存器写的具体值。
