顺序控制电路

发布时间:2012/3/26 19:49:58 访问次数:1049

    在自动控制系统中,有时被控对象的工作需要一步一步 322522-100J 地按顺序动作来完成,这时可以采用顺序控制电路来实现。图7-59所示的电路是一种定时步进控制电路。该电路的动作规律是,随着控制信号的每次更换,触点Ko_1将随之变换,每变换一次,图中的6个继电器Ki~K6将从1到6按顺序逐个吸合并依次释放,它可以周而复始地一直工作下去。
    该电路的简要工作过程如下:当触点Ko_l第一次转换接通上面的接点时,电源电压经过K6_1、K2_i、K4_1、K3_1、K2_1触点,使继电器K,得电吸合,K1吸合后,其触点Kj_2的转换构成了自身的自锁电路,K.一。触点的转换又为继电器K:的吸合做好了准备。当控制信号通过继电器使
触点变换为接通下面触点时,电源通过K1_3触点使继电器K:吸合,K2吸合后,K2_2触点不但切断了继电器K,的自锁电路使K,释放,也为继电器K3的吸合做好了准备。可以依次类推,触点Ko_l每转换一次,电路便向前推进一步,继电器Ki~K6便依次相继地吸合与释放。每个继电器吸合的时间则由控制信号来确定。

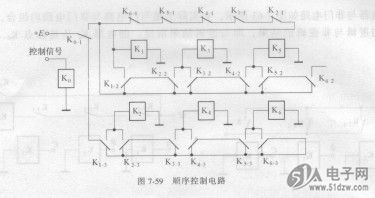

                      图7-59顺序控制电路

    在自动控制系统中,有时被控对象的工作需要一步一步 322522-100J 地按顺序动作来完成,这时可以采用顺序控制电路来实现。图7-59所示的电路是一种定时步进控制电路。该电路的动作规律是,随着控制信号的每次更换,触点Ko_1将随之变换,每变换一次,图中的6个继电器Ki~K6将从1到6按顺序逐个吸合并依次释放,它可以周而复始地一直工作下去。
    该电路的简要工作过程如下:当触点Ko_l第一次转换接通上面的接点时,电源电压经过K6_1、K2_i、K4_1、K3_1、K2_1触点,使继电器K,得电吸合,K1吸合后,其触点Kj_2的转换构成了自身的自锁电路,K.一。触点的转换又为继电器K:的吸合做好了准备。当控制信号通过继电器使
触点变换为接通下面触点时,电源通过K1_3触点使继电器K:吸合,K2吸合后,K2_2触点不但切断了继电器K,的自锁电路使K,释放,也为继电器K3的吸合做好了准备。可以依次类推,触点Ko_l每转换一次,电路便向前推进一步,继电器Ki~K6便依次相继地吸合与释放。每个继电器吸合的时间则由控制信号来确定。

                      图7-59顺序控制电路
