电子应用技术的一个重要方面就是实现自动控制，而控制电路74HC125PW是自动控制的主要组成部分。它包括各种信号的变换及逻辑处理电路，可将信息变成为控制指令。以继电器触点组成的控制电路，在自动控制装置中得到了广泛的应用。本节将对继电器的基本控制电路进行介绍。
直接控制电路与旁路控制电路

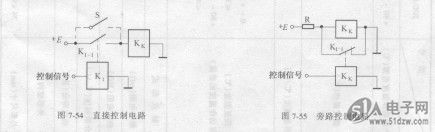

    直接控制电路如图7-54所示，其中K，为输入信号继电器，KK为被控继电器。当Ki有输入信号被吸合时，其触点K1一，闭合，被控继电器KK得电吸合；当输入信号断开时，K，失电被释放，触点Kl一，回到断开状态，被控继电器KK失电也被释放。图中的开关S可以取代继电器K，这样就变成了手动控制继电器KK的工作。
    旁路控制电路如图7-55所示，它是将继电器K．的触点与继电器KK的励磁线圈相并联而构成的。当继电器K．的触点K1-，处断开状态时，继电器KK才会工作；当Ki_l闭合时，则电源电压被旁路，被控继电器KK就会失磁而停止工作。



     直接控制电路和旁路控制电路常用在以小容量继电器控制大容量继电器的场合
